視覺定位系統在貼片機中的運用
隨著人們對小型化、輕型化電子產品的不斷追求，包裝行業對貼片機的需求也越來越大。視覺系統技術是貼片機的關鍵，決定了貼片機的貼裝能力，直接影響著貼片機的貼裝精度和速度。
視覺貼片機工作原理
高性能貼片機普遍采用視覺對中系統。視覺對中系統運用數字圖像處理技術，當貼片頭上的吸嘴吸取元件后，在移到貼片位置的過程中，由固定在貼片頭上的或固定在機身某個位置上的照相機獲取圖像，并且通過影像探測元件的光密度分布，這些光密度以數字形式再經過照相機上許多細小精密的光敏元件組成的CCD光耦陣列，輸出0～255級的灰度值?；叶戎蹬c光密度成正比，灰度值越大，則數字化圖像越清晰。數字化信息經存儲、編碼、放大、整理和分析，將結果反饋到控制單元，并把處理結果輸出到伺服系統中去調整補償元件吸取的位置偏差，最后完成貼片操作。
它通過視覺識別系統對不同元件進行視覺識別，能高速高精度貼裝微小片狀元件、精細IC元件或異形元件。
基于視覺定位的多功能SMT貼片機在重要部件如貼裝主軸、動/ 靜鏡頭、吸嘴座、送料器上進行了Mark（直徑為1.00mm 的圓孔） 標識， 機器視覺能自動求出這些Mark的中心系統坐標建立貼片機系統坐標系和PCB、貼裝元件坐標系之間的轉換關系，計算得出貼片機三維運動的精確坐標；貼裝頭根據導入的貼裝元件的封裝類型、元件編號等參數到相應的位置抓取吸嘴、吸取元件；靜鏡頭依照視覺處理程序?qū)ξ≡M行檢測、識別與對中；對中完成后貼裝頭將元件貼裝到PCB上預定的位置。這一系列元件識別、對中、檢測和貼裝的動作都是工控PC 機根據相應指令獲取相關的數據后指導控制系統自動完成。
視覺控制系統的設計
基于視覺定位的多功能SMT 貼片機的控制系統主要完成X-Y-Z 三坐標運動控制、圖像采集、PCB板的自動進出與定位，送料器的自動進給、吸嘴真空電磁閥自動控制等功能。
貼片機的控制系統由工業PC、運動控制卡、圖像卡、I/O接口板等組成，實現了三坐標和外圍I/O 接口控制，保證運動的準確性和快速響應性，配合機械、視覺模塊實現整機功能。工業PC是整個控制系統的核心，實現整機數據的采集傳送、分析處理功能，并向各部分發出指令，完成機械傳動、圖像處理及檢測功能。運動控制卡主要實現三坐標運動控制信號的采集， 傳送各種加工數據，動作執行指令功能等。圖像卡主要是采集和傳送各種貼裝元器件和PCB板上標識點的數據。
視覺系統可以通過人機交互界面與數據庫系統、控制系統和系統標定系統交換信息，也可以自動交換信息。通過人機界面可以觸發視覺系統進行圖像實時采集、關閉采集、讀入圖像、顯示圖像等功能。人機界面系統發送自動作業命令時，由視覺系統發送坐標值，實現準確貼裝。
貼片機的視覺系統中，主要解決了兩大難題：一是視覺系統的集成，它包括LED光源程控、圖像攝取、數傳輸、圖像處理等技術；二是算法，主要涉及到元件識別、圖像處理速度等問題。該貼片機視覺系統采用了索尼攝像頭和MATROX圖像處理卡，實現PCB板的定位， 元件的自動識別、對中與檢測，系統坐標的自動標識，自動修正貼裝位置偏差等功能，有“機器的眼睛”之稱。
隨著工業產品集成化越來越高，產品成本不斷的壓縮，傳統的采用工裝夾具定位，鎖螺絲固定的方式逐漸被市場淘汰。而整體集成采用視覺定位貼片、點膠固定的方式在產品制造過程中越來越受到市場的歡迎，現在工業中需要采用貼片點膠技術就越來越多。
點膠貼合技術在產品裝配過程中有非常競爭力的成本優勢和完好的產品美觀度，企業要做好點膠貼合，加入視覺系統是尤為重要的。而中科天工恰恰是視覺系統這塊的資深行家，為點膠機、貼片機、等研制出專業的視覺運動控制系統；使得設備的機械臂更加精準快速地拾取放置于附近的電子元器件，在線路板上進行完整組裝，組裝過程無需人工參與，實現“機器換人”。中科天工視覺控制系統是將CAD繪圖+機器視覺+運動控制+數據庫管理完美結合起來，適用于各種點膠、貼片，示教更直觀，簡單，運行速度更快，更平穩，借助視覺定位，匹配，糾正，實現普通系統無法比擬的優勢。
整理 | 天工TIME
來源 | 網絡

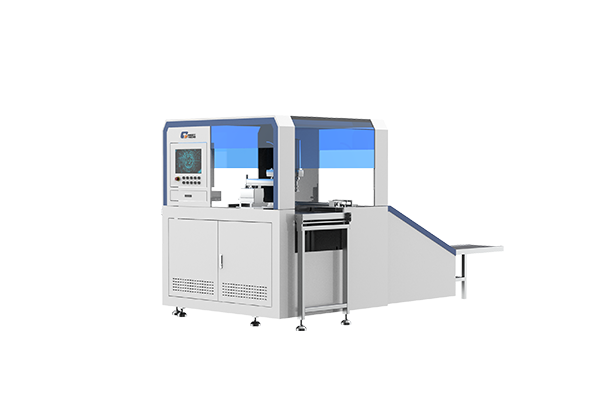

本方案中使用到的 中科產品
